sac metal emal üçün paslanmayan polad lif lazer kəsici maşın

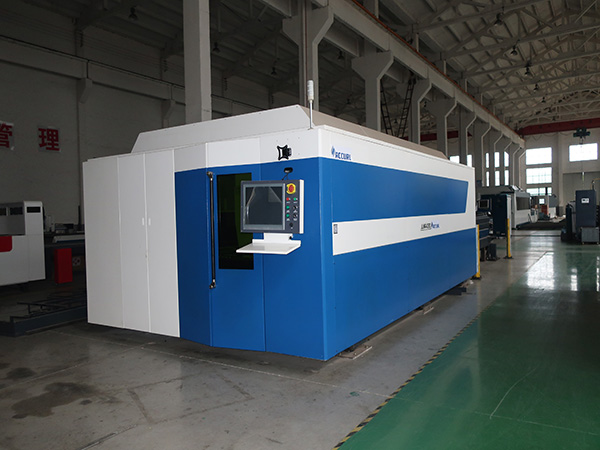

Sheet metal emalı üçün paslanmayan poladdan lif lazer kəsmə maşını

Xüsusiyyətlər


Kesim sahəsi: 3000 * 1500mm
Kesme hızı: 30m / dəq
Dəstəklənən Qrafik Format: AI, PLT, DXF, BMP, LAS, DXP
Ərizə: Lazer kəsmə
Vəziyyət: Yeni
Qalınlığı qalınlığı: 0-30mm
CNC və ya: Bəli
Soyutma rejimi: suyun soyudulması
Kontrol proqramı: Cypcut
Mənşə yeri: Anhui, Çin (Xalq Respublikası)
Sertifikatlaşdırma: CE, ISO, SGS, CCC
Zəmanət: 1 il
Lazer mənbəyi: IPG / Raycus / nNIGHT / MAX
Kəsmə başlığı: Precitec / Raytools / OSPRI / WSX
Servo tipi: Servo motor
Soyutma sistemi: Su Chilller
Lazer gücü: 500/750/1000/1500/2000 / 3000w və ya xüsusi olaraq
İş sahəsi: 1500 * 3000mm
Kesici materiallar: karbon çeliği / paslanmayan polad / alüminium / mis
Elektrik komponenti: Fransız Schneider
Transmissiya sistemi: YYC

Məhsul tətbiqi


CL-G3015A CNC fiber lazer kəsmə maşını fiber lazer, soyuqdəkilər, lif kəsmə başları, kəsmə maşınları, nəzarət sistemi, su sistemi, hava çıxarış sistemi və s. İlə inteqrasiya olunmuş lazer kəsici avadanlıqların tam dəstidir. Bütün maşın sabit iş parçası və daşınan qapı quruluşunu qəbul edir. İki eksenli üç eksenli CNC lazer kəsici maşındır. Bunlar arasında, XY ekseninin bağlantısı, Z ekseninin üzən izləmə iş parçası səthini təyini kəsici həyata keçirir. Avadanlıqların dörd CNC şaftları yuvarlanan qaynaq yolları ilə idarə olunur və X, Y, Z oxları kəsici plaka hissəsi AC servo dişli çarxla idarə olunur, X, Z oxları AC servo dişli çarxı ilə idarə olunur. Əsas yataq, Y şaft, lazer kəsici başlıq, AC servo motor, top vida cütü, yuvarlanan bələdçi çifti, redüktör, dişli və raf cütü arasında tanınmış markanı seçən, polad struktur şüasını, dinamik performansını qəbul edir. CNC sistemi daxili marka lazer xüsusi sayısal nəzarət sistemini qəbul edir, peşəkar kəsici nəzarət proqramı və köməkçi proqramlaşdırma proqramını konfiqurasiya edir. Kompakt quruluş, kifayət qədər sərtlik, yaxşı etibarlılıq və yüksək kəsmə effektləri.
CNC fiber lazer kəsici maşın paslanmayan polad, karbon çeliği, alaşımlı polad, silikon polad, galvanizli polad, alüminium ərintisi, titan xəlitəli və digər metal materialları kəsmək üçün uygundur.

Əsas xüsusiyyətləri


1. Qovşağın hərəkət hissəsi yeni struktur dizaynı, habelə yüksək sürətlə davamlılığını dayandıran və böyük uzunluq genişliyi ilə ekstruziya alüminium ərintisi edən yeni istehsal prosesini qəbul edir. Bu, çəkidə 12% azaldı və döküm şüalarını müqayisə edərək sərtlik içində 20% artdı.
Çin və ingilis nəzarət proqramlarını qəbul edən insan kompüter qarşılıqlı interfeysi ilə yazılmış CNC sistemi əməliyyatın daha sadə və rahat olmasına səbəb oldu.
3. Geniş görmə qabiliyyəti olan kəsmə sahəsi üç açıq tərəfdən olduğu üçün xammalın yüklənməsi və boşaldılması daha asan olur. Müxtəlif məkanda tətbiq oluna bilər.
4. Elektrik nəzarət kabinetində istifadə edilən yarımkeçirici quruluş müxtəlif məkan tənzimlənməsini təmin edə bilər.
5. Kəsmə kamerası sonsuz kəsilməni dəqiq həyata keçirmək üçün həm hərəkətli şəffaflığı qəbul edir, həm də material və kəsmə vaxtını saxlayır.
6. Əlavə qurğu kəsmə sahəsinə çox yaxınlaşdıqda, əsas hissədə toz təmizləyici quruluş daha çox məhsuldarlıq qazanır. Bununla birlikdə, toz alma vasitəsi uzun iş ömrünü təmin etmək üçün lazerdən qaçındı.
7. Xüsusi hazırlanmış lazer kəsici rəhbəri fokus məsafəsinin, fokus diametrinin və şüa-bel kesim sahəsinin, güclü gücün, həm də ön və arxa yük materialının tənzimlənməsi sayəsində müəyyən bir qalınlıqda materiala yüksək effektli kəsmə edə bilər, hamısı yaxşıdır vaxtınıza qənaət.

Texniki Parametrlər


Kesim Aralığı (mm)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X Eksenli Stroke (mm)
1525
1525
1525
2025
2025
Y Eksen Strok (mm)
3050
4050
6050
4050
6050
Z Eksenli Stroke (mm)
300
300
300
300
300
XY Eksen Konumlandırma Dəqiqliyi (mm)
± 0,03
± 0,03
± 0,03
± 0,03
± 0,03
Yenidən mövqeyi Dəqiqlik (mm)
± 0.02
± 0.02
± 0.02
± 0.02
± 0.02
Lazer Gücü (w)
500/750/1000/1500/2000/3000/4000/6000

Xidmətimiz


Ön satış xidməti

* Sorğu və məsləhətləşmə dəstəyi.

* Nümunə test dəstəyi.

* Fabrikamıza bax.

Satış sonrası xidmət

* Maşın qurmaq üçün təlim, maşın istifadə necə təlim.

Xaricdə xidmət göstərən mühəndislər.
