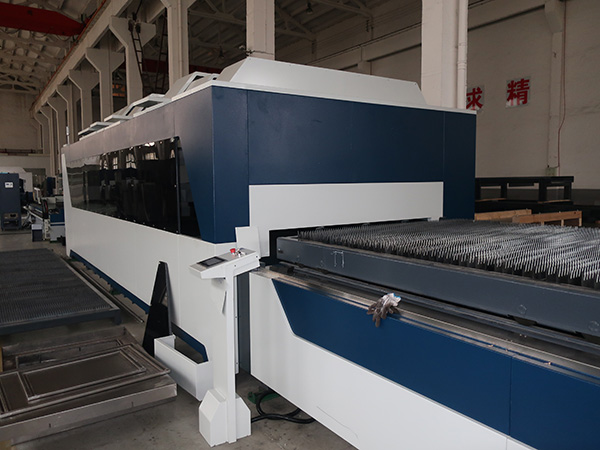

sac metal alüminium üçün yüksək dəqiqlikli lif lazer kəsmə maşını

yüksək dəqiqlikli lif lazer kəsmə maşını, sac metal alüminium üçün

Xüsusiyyətlər


Kesme hızı: 80m / dəq
Dəstəklənən qrafik format: DWG, DXF
Ərizə: Lazer kəsmə
Vəziyyət: Yeni
Qalınlığı qalınlığı: 0-25mm
CNC və ya: Bəli
Soyutma rejimi: suyun soyudulması
Kontrol proqramı: Cypcut
Mənşə yeri: Çin Anhui (Xalq Respublikası)
Marka adı: ACCURL
Sertifikatlaşdırma: CE, ISO, SGS
Məhsulun adı: Fiber Laser Tube & Plate cutter
Elektrik təchizatı: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
kəsmə forması: plitə və boru
İş sahəsi: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tip: Fibro Lasr Kesme
Maksimum mövqe sürəti: 80m / min
Boru kəsmə diametri: 30mm-220mm
Boru kəsmə uzunluğu: 6 mdən az
X, Y eksen mövqeyi: 0,05 mm
X, Y ekseni təkrarlanabilirlik dəqiqliyi: 0.025mm
Satışı Sonrası Xidmət: Mühendisler yurd xaricinə xidmət üçün istifadə edilə bilər

Fiber lazer kəsmə maşınının üstünlükləri:


1. Əla yol keyfiyyəti: kiçik lazer nöqtəsi və yüksək iş səmərəliliyi, yüksək keyfiyyət.
2. Yüksək kəsmə sürəti: kəsmə sürəti eyni güclü CO2 lazer kəsmə maşınından 2-3 dəfə çoxdur.
3. Sabit kəşf: dünyanın ən yaxşı idxal lif lazerlərini qəbul etmə, sabit performans, əsas hissələri 100.000 saata çata bilər;
Fotoelektrik dönüşüm üçün yüksək səmərəlilik: CO2 lazer kəsmə maşını ilə müqayisə, fiber lazer kəsici maşın üç dəfə fotoelektrik dönüşüm effektivliyinə malikdir.
5. Aşağı qiymət: enerji qənaəti və ətraf mühitin qorunması. Fotoelektrik dönüşüm dərəcəsi 25-30% -ə qədərdir. Aşağı elektrik enerjisi istehlakı, ənənəvi CO2 lazer kəsmə maşınının yalnız 20% -30% -dəkdir.
6. Aşağı xidmət: fiber xətt ötürülməsi lens əks etdirməyə ehtiyac yoxdur, təmir xərcindən qoruma;
7 Easy əməliyyatları: fiber xətt ötürülməsi, optik yolun tənzimlənməsi.

Texniki Parametrlər


Effektiv iş sahəsi (mm)
3000x1500 / 4000x2000 / 6000x2000
Max boru diametri
200mm (600mm ilə özelleştirilebilir)
Boru uzunluğu
6mm
Z ox oxuması
120 mm
Maksimum mövqe sürəti
60 m / dəq
X, Y eksen mövqeyi dəqiqliyi
0.05 mm
X, Y təkrarlanabilirlik dəqiqliyi
0.025 mm
Lazer Kaynağı
500w / 700w / 750w / 800w / 1000w / 1200w / 2000w
Karbon polad
≤10mm
Paslanmaz polad
≤ 4mm
Alüminium
≤ 4mm

Standart konfiqurasiya

Fiber enerji təchizatı
Raycus / IPG
Fiber kəsici baş
Raytool
Maşın bədəni
TAYOR
Keçid Beam
TAYOR
Çalışma masası
TAYOR
Gear qutusu
Apex
X, Y Rack və pinion
İsveç Linden
Ball vida
Tayvan Hiwin
dəmir yolu
Tayvan Hiwin
Pnevmatik sistem
Yaponiya SMC
soyutma sistemi
Tayor
Elektrik komponentləri
Schneider
Nəzarət sistemi
CypCut
AC servo mühərriki və sürücüsü
 Yaskawa
CAD / CAM proqramı
Smart Nest peşəkar

Kəsmə parametri(Vəziyyətdə 700w lazer gücü)

Lazer gücü (W)
Material
Kalınlık (mm)
Sürət (m / min)
Qazın kəsilməsi

700W

Paslanmaz polad
0.5
21
N2
1
16
N2
2
5
N2
3
2
N2
4
1.2
N2

700W

Karbon polad

1
12
O2
2
6
O2
3
4
O2
4
3
O2
5
2
O2

Ümumi elektrik xərcləri

Məhsullar
Güc (kw)
Ümumi Güc (kw / h)
Ümumi dəyəri (usd / h)
Lazer
2.9

≦ 20.9

USD2.0

(60% ümumi yükün hesabları)
maşın
9.5
soyuducu
4.5
Hava kompressoru
4

Qazın qiyməti

Qaz növü
Qiymət (USD / silindr)
Kapasite (Min / silindir)
Qiymət (USD / H)
Qeyd
O2
2.5
60
2.5
1mm karbon çeliği
N2
4.2
15
16.5
1mm karbon çeliği
Sıvı N2
55
120
4.5
1mm paslanmayan polad
Hava
1.1 (hava kompressor)
2 mm-dən az karbon çeliğine malik, keyfiyyətli kesim

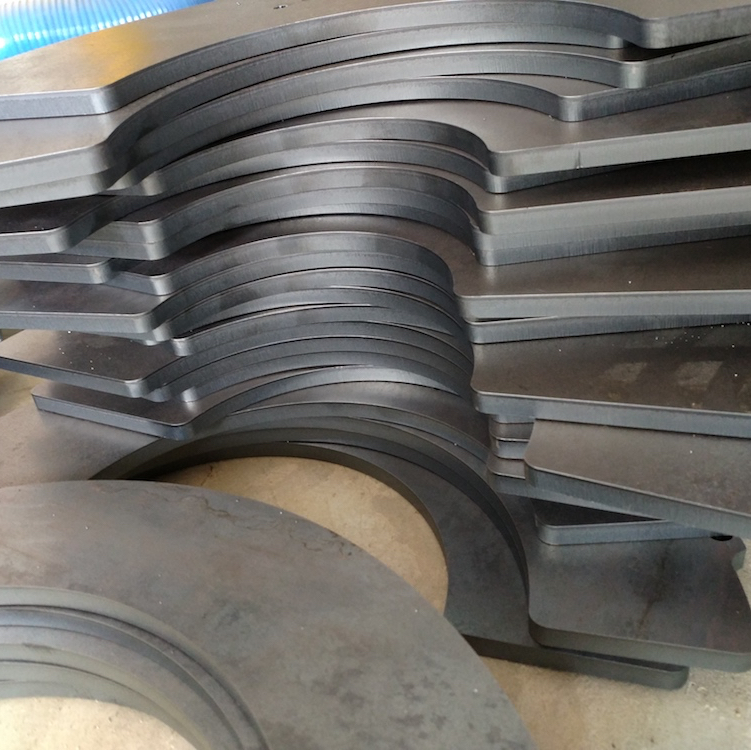

yüksək dəqiqlikli lif lazer kəsmə maşını, sac metal alüminium üçün


Quraşdırma şərtləri

Satıcı personalı aşağıda göstərilənləri nəzərə alacaq:
1) quraşdırma və montaj
2) Maşın və iş masasının yerləşdirilməsi
3) Kabellər və hortumların xidməti giriş nöqtəsindən qaçması
4) Elektrik kabelləri və qaz hortumlarının maşına qoşulması

Təlim şərtləri

İstismara verildikdən sonra Satıcı texnoloji təlimə başlayacaqdır.
Müştəri təlim üçün kifayət qədər başa çatdırılmasını təmin etmək üçün kifayət qədər maddi və istehlak malları təmin etməlidir.
Təlim aşağıdakılardan ibarətdir:
1) maşın baxışı
2) nəzarət xüsusiyyətləri və əməliyyat
3) Maşının saxlanması və tənzimlənməsi
4) Nəzarət olunan maşınların idarə edilməsi
Maşın operatorunun təhsili quraşdırma və istismara verilməsi ilə bir yerdədir, buna görə də kadr hər zaman mövcud olmalıdır.
